| ESPECIFICAÇÃO | VALOR |
| Diâmetro máximo da peça processada (engrenagem externa / interna) | Ø500 / Ø600 mm |
| Módulo máximo da peça processada | 10 mm |
| Número de dentes processados | Opcional |
| Largura máxima de dente processada | 160 mm |
| Curso máximo da ferramenta Fellows | 180 mm |
| Número de cursos do eixo porta-ferramenta | 30 ~ 500 golpes/min |
| Ajuste da posição do curso da ferramenta | 50 mm |
| Avanço circunferencial da mesa | 0 ~ 2 mm/golpe |
| Velocidade de avanço radial da coluna | 0 ~ 1000 mm/min |
| Curso radial da coluna (Eixo X) | 650 mm |
| Folga da ferramenta Fellows | ≥ 0,5 mm |
| Diâmetro do colo de montagem da ferramenta | Ø31,743 mm |
| Diâmetro do eixo porta-ferramenta | Ø100 mm |
| Diâmetro da mesa de trabalho | Ø620 mm |
| Diâmetro do furo central da mesa | Ø160 mm |
| Capacidade máxima de carga da mesa | 2000 kg |
| Velocidade limite da mesa (Eixo B) | 2,5 rpm |
| Distância entre o centro do eixo da ferramenta e o centro do eixo da mesa | -200 ~ 450 mm |
| Distância entre a face de montagem da ferramenta e a mesa de trabalho | 32 mm |

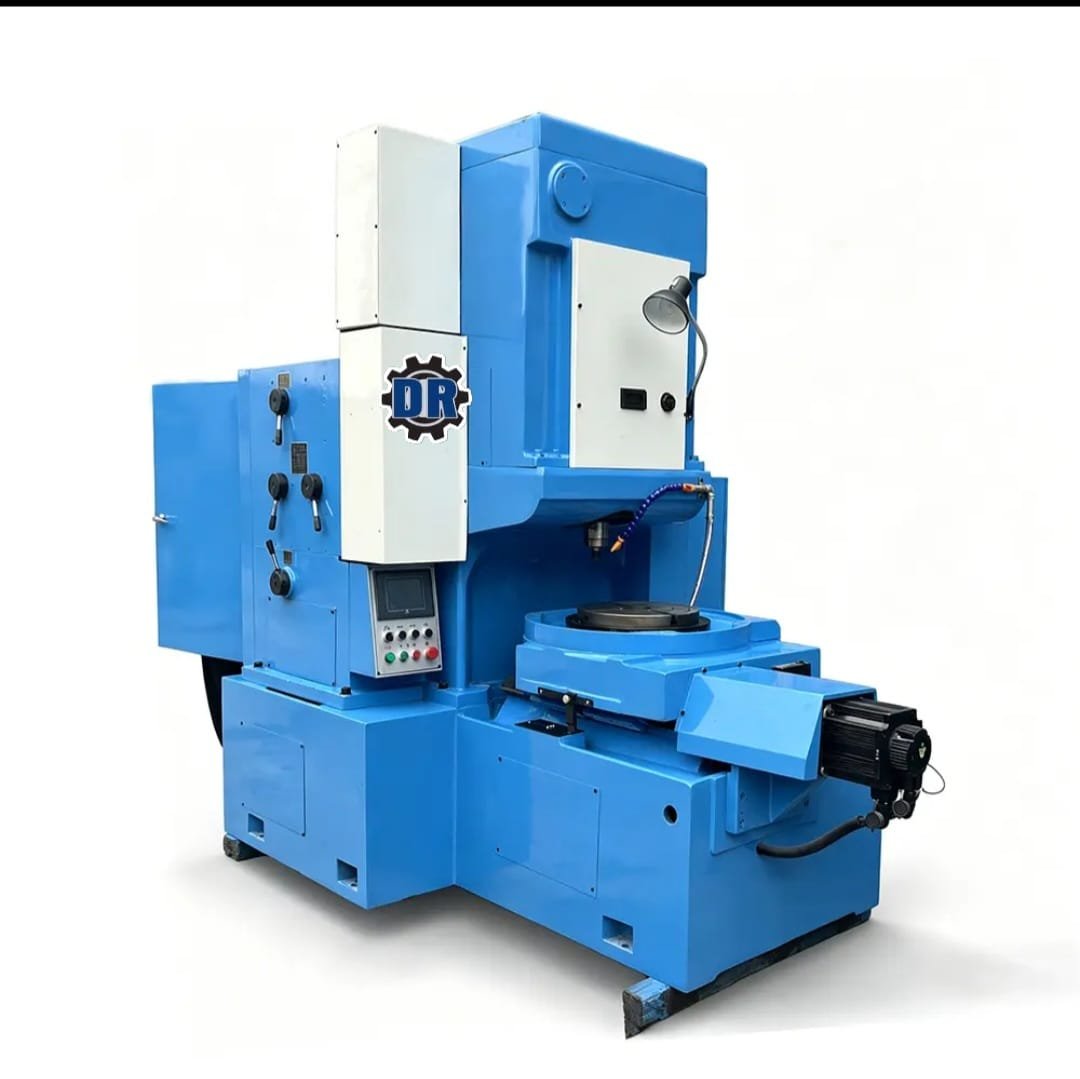

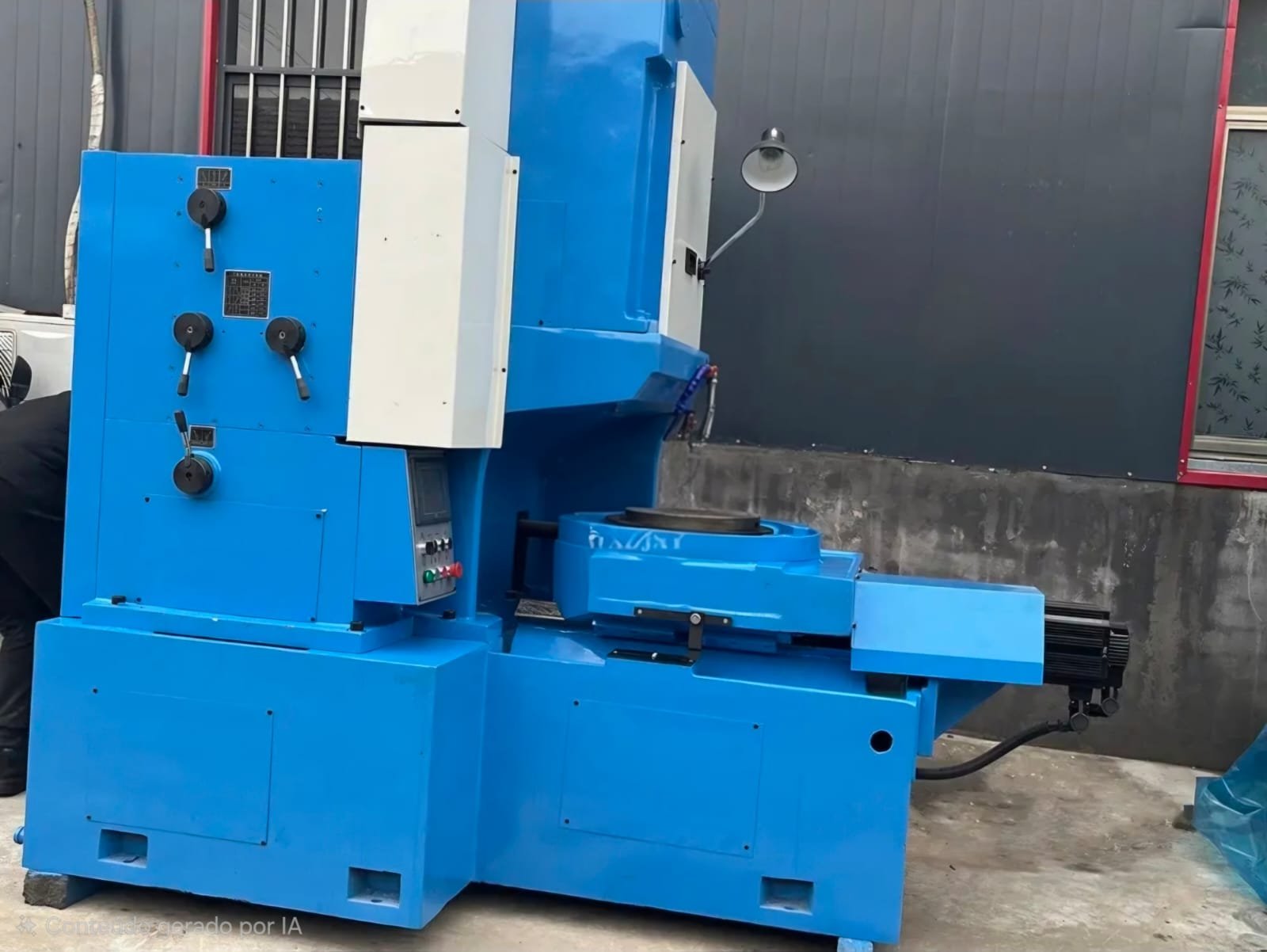

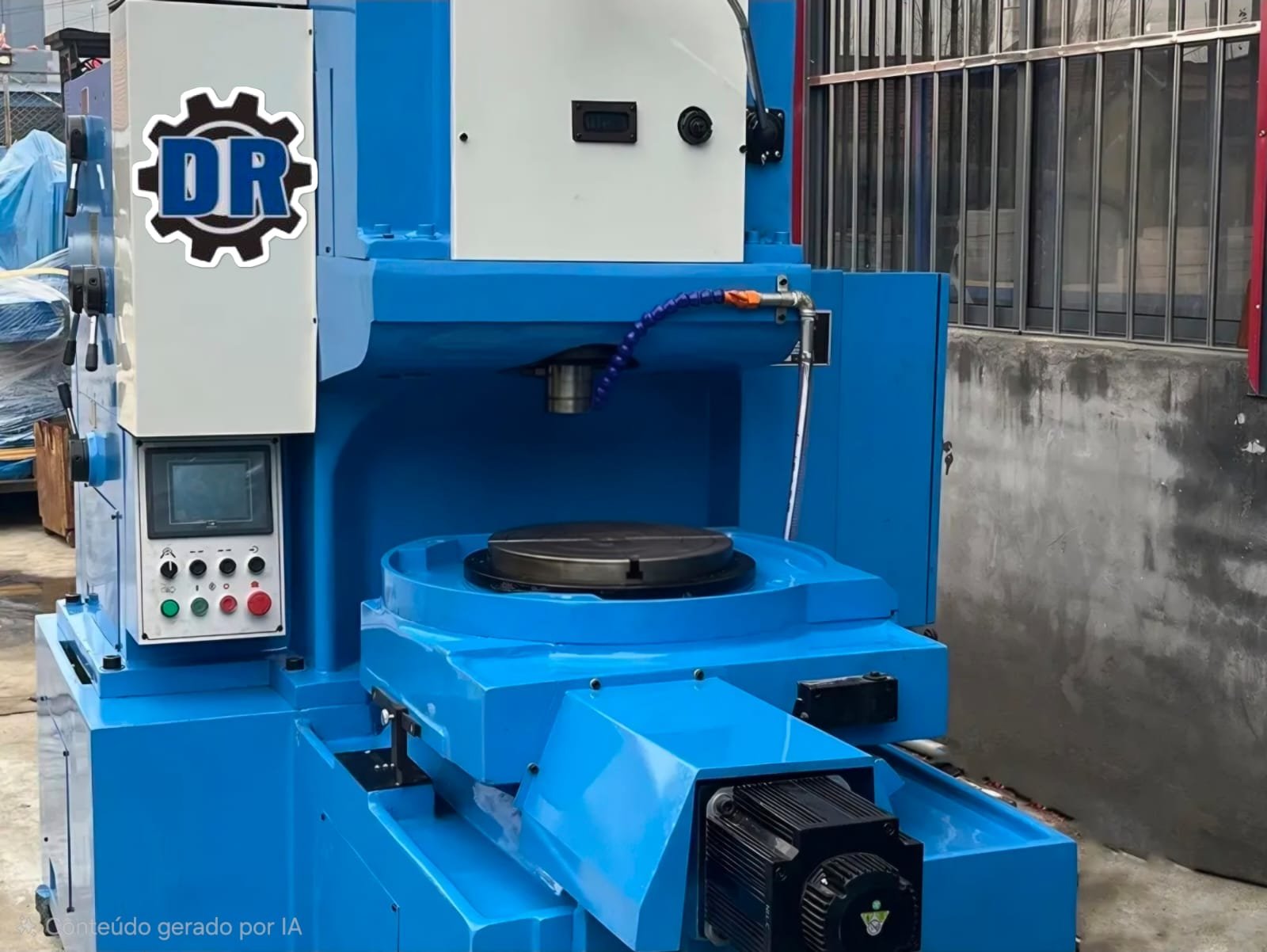

Máquina Geradora de Engrenagens Y5150k (Tipo Shaper)
*Aplicações e Características*
Esta máquina-ferramenta foi projetada para a usinagem de engrenagens cilíndricas de dentes retos, tanto internas quanto externas; é particularmente adequada para o processamento de engrenagens escalonadas (conjuntos de engrenagens), engrenagens setoriais e componentes similares.
A máquina opera em ciclo semiautomático, oferecendo facilidade de operação e ajuste, bem como alta eficiência produtiva. Seu sistema de transmissão conta com um mecanismo de alívio da ferramenta paralelo e um trem de engrenagens paralelo — eliminando a necessidade de acionamentos por engrenagens cônicas ou helicoidais —, o que simplifica a manutenção.
Esta máquina-ferramenta caracteriza-se pelo baixo nível de ruído e pela alta precisão de usinagem.
É especialmente indicada para a produção em lotes de médio a grande porte nos setores de fabricação de máquinas — como as indústrias automotiva, de tratores, de máquinas-ferramenta e de mineração —, sendo também adequada para a produção de peças únicas ou em pequenos lotes.
